JwCad用 設備施工図ツール[配管継手部品集]
JW設備施工図ツール 【配管・ダクト】/【配 管】/【ダクト】[積算機能付]

■価格・購入方法■
価格 JW設備施工図ツール【配管】1セット¥21,000-(税込)
JW設備施工図ツール【ダクト】1セット¥21,000-(税込)
JW設備施工図ツール【配管・ダクト】1セット¥39,000-(税込)
※【配管・ダクト】は【配管】と【ダクト】が合体版ですので、内容に差異はありません。
※一括複数セット注文の場合は割引します。お問い合わせください。
購入方法 申込フォームから申し込みします。必要事項を書き込んで送ってください。
確認後、振込口座を返信します。入金確認後、正式版プログラムCDとUSBキーを送ります。
正式版プログラムはパソコン何台にでもインストールできますが、
こちらから送付するキーをパソコンのUSBポートに差し込まないと起動しません。
※操作指導のサポートはありませんので、必ず評価版で確認の上購入申し込みをお願いします。

(USBキーを使用するためにはCD内にあるドライバのインストールが必要です)
設備CAD 施工図ツールのご注文
■評価版制限事項
・配管継手は50A・50Aのみ作図されます。
・角ダクトは、一定サイズの図形が作図されます。

■評価版ダウンロード    対応OS Xp・Vista・Windows7・Windows8・Windows10
JW設備施工図ツール【配管・ダクト】 Jw_SetubiDemoV7.exe(約3.7M)  ここをクリック
ダウンロードしたファイルをデスクトップ上でダブルクリックするとインストーラーが起動しますので 指示に従ってインストールしてください。(※インストール先フォルダは変更できません。)

■操作の流れ説明 ※メニュー画像は【配管・ダクト】です。
[メインメニュー]
JwCad用 設備施工図ツール[配管継手部品集]
[配管継手] 部材種類選択 1.分類選択 2.径選択 3.向き選択 4.配置実行をクリック
JwCad用 設備施工図ツール[配管継手部品集]

[角ダクト] 1.入力欄に数値を入力 2.角度を入力 3.配置実行をクリック
JwCad用 設備施工図ツール[配管継手部品集]

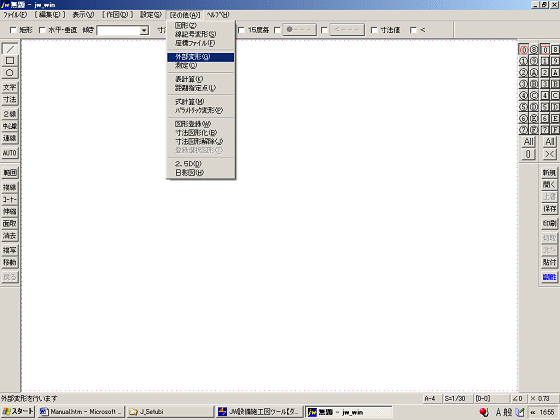

JwCadの外部変形を選択
JwCad用 設備施工図ツール[配管継手部品集]

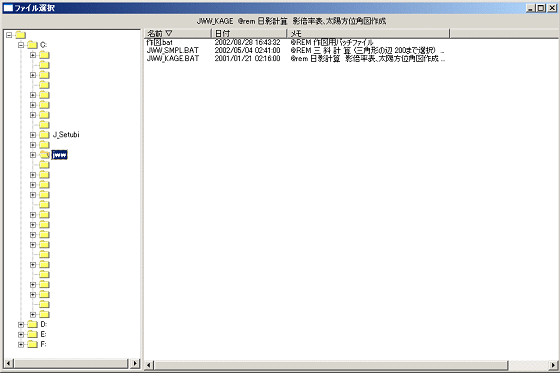

作図.batをダブルクリック。
※作図.batは、ツールをインストールすると自動生成されます。
JwCad用 設備施工図ツール[配管継手部品集]

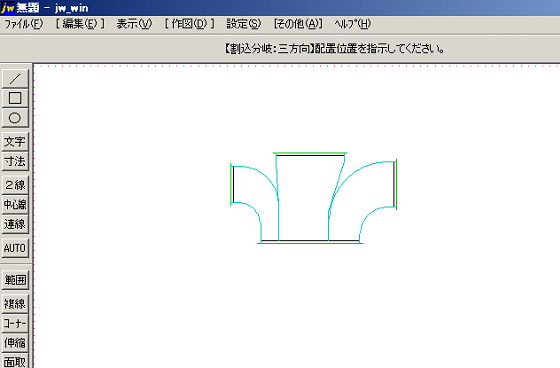

配置位置をクリックするとDOS窓が表示され、右上の×をクリックするとDOS窓が消え作図されます。
JwCad用 設備施工図ツール[配管継手部品集]
JwCad用 設備施工図ツール[配管継手部品集]

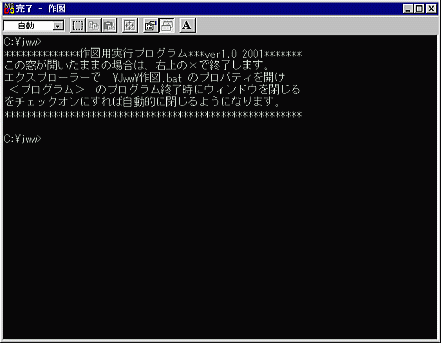

※DOS窓を自動的に閉じるようにする方法
エクスプローラーで¥Jww\作図.batを右クリックしプロパティを表示させます。
JwCad用 設備施工図ツール[配管継手部品集]
プログラムタグのプログラムの終了時にウィンドウを閉じるにチェックを入れます。
以上で次回からDOS窓は自動的に閉じます。
JwCad用 設備施工図ツール[配管継手部品集]

■積算機能について

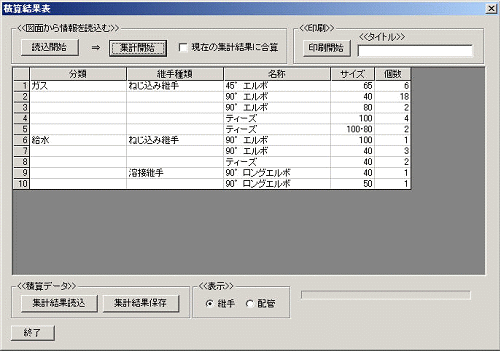

継手部材・配管線を作図後、矩形範囲を指示するだけで、下記のように自動的に 集計されます。
A4縦サイズで印刷できます。 複数枚の図面を合算して集計できます。
詳しい使用方法は、評価版メニューの”ヘルプ”をクリックすると表示されます。
JwCad用 設備施工図ツール[配管継手部品集]
[仕組み]
この積算システムは、配置される部材・配管に情報のために半径0.1ミリ未満の10個の円(以下、情報円)が部材のどこかに書き込まれ、それを読込み、集計することで数量をカウントするようになっています。情報円は補助線で作図されますので、印刷されません。配置後に、この情報円を削除しなければ、部材の一部を中抜き等の編集をしても差し支えありません。
また、情報円はレイヤを指定できますので、不要になれば削除してください。
[継手]
JwCad用 設備施工図ツール[配管継手部品集]
[配管]
JwCad用 設備施工図ツール[配管継手部品集]

■トラブル対処法
状況 原因 処置
起動時に¥****¥*****¥***.iniには不正なパスが含まれています。と表示される。 解凍インストール時に違うドライブを指定または違うフォルダを指定した。 解凍インストール時にC:¥を指定してください。(フォルダは指定しない)
作図.batをダブルクリックして配置しようとすると、”未実行”となり作図できない。 JwCadが2ヶ所にインストールされている。 使わないほうをアプリケーションの追加と削除”を使って削除すれば問題は解決します。
JwCadは正規の場所に1箇所しかないのに”未実行”となって作図できない。 デスクトップに旧バージョンからバージョンアップされたショートカットがあり、そこから起動している。 デスクトップのショートカットを一旦削除し、スタート⇒プログラムから起動してみてください。それで正常に作図できれば改めてショートカットを作ってください。
