AutoCAD用 設備施工図ツール[配管継手部品集]
ACLT設備施工図ツール【ブロック挿入版】

■価格・購入方法
価格 ACLT設備施工図ツール【ブロック挿入版】1セット¥29,000-(税込)
※一括複数セット注文の場合は割引します。お問い合わせください。
購入方法 申込フォームから申し込みします。必要事項を書き込んで送ってください。
確認後、振込口座を返信します。入金確認後、正式版プログラムCDとUSBキーを送ります。
正式版プログラムはパソコン何台にでもインストールできますが、
※こちらから送付するキーをパソコンのUSBポートに差し込まないと起動しません。
※操作指導のサポートはありませんので、必ず評価版で確認の上購入申し込みをお願いします。

(USBキーを使用するためにはCD内にあるドライバのインストールが必要です)
設備CAD 施工図ツールのご注文
■評価版制限事項
・配管継手は50A・50Aのみ作図されます。
・角ダクトは、一定サイズの図形が作図されます。

■評価版ダウンロード   対応OS Xp・Vista・Windows7・Windows8・Windows10
ACLT設備施工図ツール【ブロック挿入版】ACLT_SetubiDemoV170.exe(約3.7M) ここをクリック
ダウンロードしたファイルをデスクトップ上でダブルクリックするとインストーラーが起動しますので 指示に従ってインストールしてください。(※インストール先フォルダは変更できません。)

■操作の流れ説明
[メインメニュー]
AutoCAD用 設備施工図ツール[配管継手部品集]
[配管継手] 部材種類選択 1.分類選択 2.径選択 3.向き選択 4.OKをクリック
Ver1.70以降はここで「左右反転」できます。
AutoCAD用 設備施工図ツール[配管継手部品集]

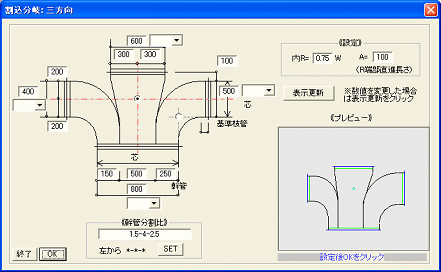

[角ダクト] 1.入力欄に数値を入力 2.OKをクリック
AutoCAD用 設備施工図ツール[配管継手部品集]

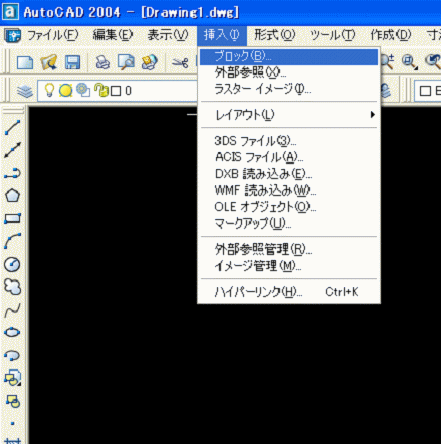

AutoCADの挿入>ブロックを選択。
AutoCAD用 設備施工図ツール[配管継手部品集]

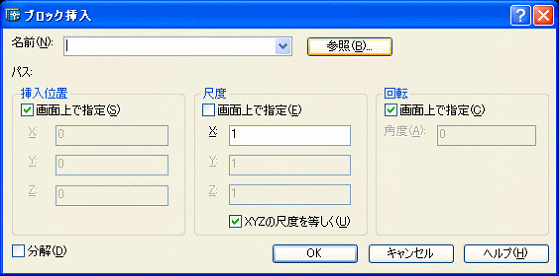

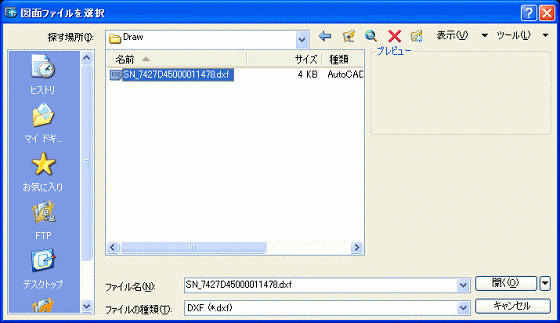

「参照」をクリックし、C:\LT_Setubi\Draw\を開け、ファイルを選択します。
(フォルダを選択するのは最初のみです。次回からは「参照」クリックでこのフォルダが開きます)
AutoCAD用 設備施工図ツール[配管継手部品集]

AutoCAD用 設備施工図ツール[配管継手部品集]
ファイル名は毎回変わります。
AutoCAD用 設備施工図ツール[配管継手部品集]

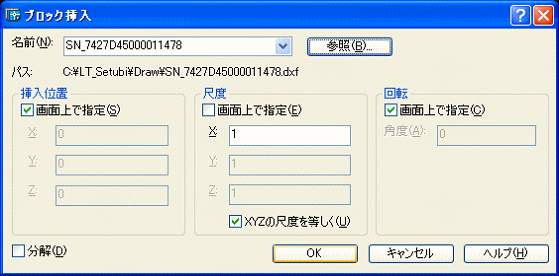

OKをクリック。
AutoCAD用 設備施工図ツール[配管継手部品集]

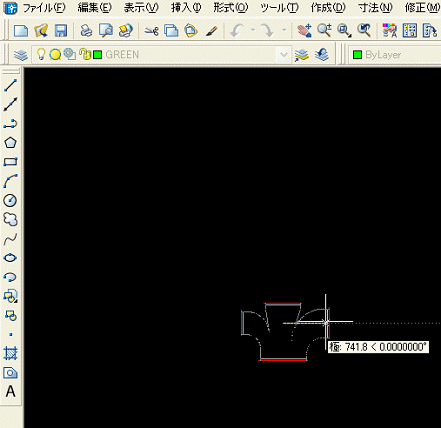

配置位置を指定します。
AutoCAD用 設備施工図ツール[配管継手部品集]
